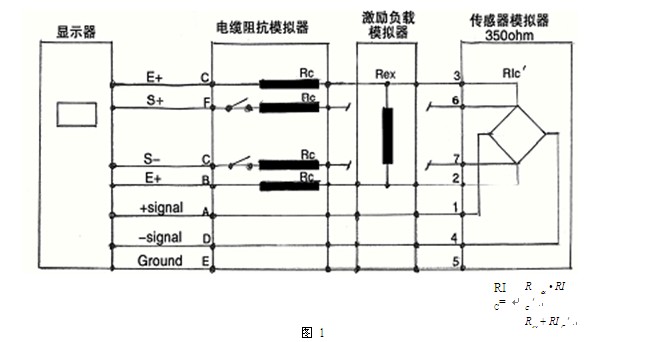

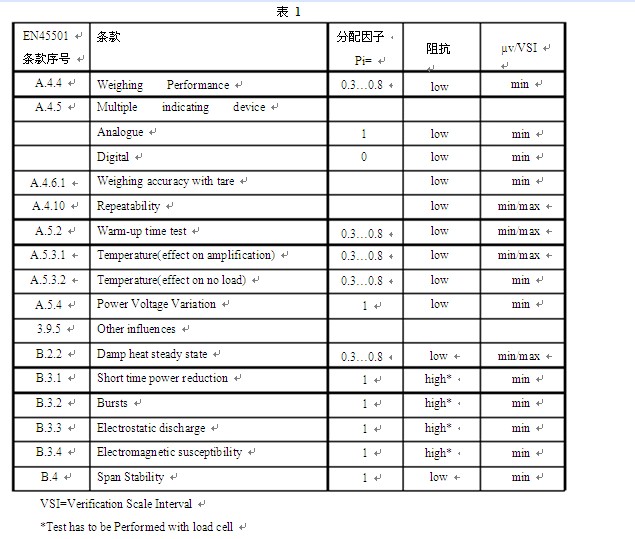

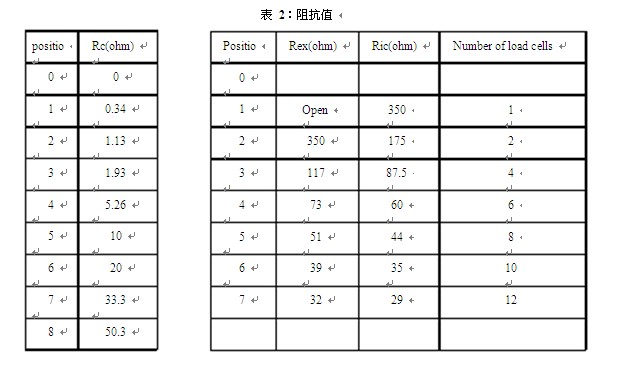

江西科达衡器有限公司技术部称地磅仪表大体可分为静态和动态测量两大类,但与非自动衡器和自动衡器的关系相似。 静态地磅仪表的计量和技术指标是基本的。首先要试验地磅仪表的静态技术、计量性能后,再根据 地磅仪表的不同运用结合称重结构测试其衡器的动态性能。 下面根据我在国外对地磅仪表的认证试验以及在国内的实际经验,讲述应该如何对地磅仪表 进行试验,供大家参考。 我国的地磅仪表试验标准主要是根据 OIML R76 号建议制定。我在国外做认证时,欧洲是 根据 EN45501 非自动衡器的欧洲标准和 EC90/380/EEC 号指令,并参照 NMi(Nederlands Meetinstituut)的试验程序进行。 下面将我国检定中没有列入试验的一些主要项目叙述如下:首先根据 EN45501 规定, 对地磅仪表做影响因子和干扰因子实验时被接传感器的阻抗和检定分度值(v/VSI)的要求 是有不一样的规定(如表 1)。第二、对不同阻值的电缆和传感器阻抗的影响进行试验(如 图 1 和表 2)。第三、按照下列传感器的技术条件对地磅仪表做试验: 1. 传感器的灵敏感为 2mv/v; 2. 激励电压为 10V; 3. 传感器加载范围是最大量程的 30%; 4. 检定分度数为 6000VSI 5. 每检定分度的电压值为 1v/VSI(2mv/v,30%/6000)
地磅仪表放大器的检定分度值和最小分度值(v/VSI)的精度取决于很多困素,例如: ——地磅仪表到传感器或模拟器的电缆长度, ——地磅仪表的阻抗, ——激励电压的大小, ——连接点的温差电势, ——激励电压的不准确度, ——溯源性,重复性、稳定性,等。
早期地磅仪表的激励电源电压大多为 10V,而现在大多为 5V。因此同样在 6000 分度,传 感器灵敏度为 2mv/v 的情况,检定分度值改变为 0.5v/XSI,与此同时,对用来检测地磅仪表 的模拟器精度也要提高一倍。 对地磅仪表温度影响的试验可细分为两部: ——地磅仪表的温度影响; ——接到有传感器电缆的温度影响(试验按照表 2 的电阻数值)。 并对试验结果数据的计算做了规定和试验原理的理论分析。 结束语 现在的地磅仪表虽然有了很大的发展,但对地磅仪表基本的计量准确度的要求没有大的改 变。现在的地磅仪表的激励电压多为 5V,而不是以往的 10V。另外按 EN45501 的规定,对数字式地磅仪表的分配因子 Pi 定为 0 值。数字传感器的出现使之与相接的"地磅仪表"和早先的 地磅仪表有了极大的不同,它已不再处理模拟信号,只处理数字信号,原理上讲对温度影响时 是不灵敏的。总之,现在地磅仪表的发展与以往的地磅仪表有了不同,但对计量要求的试验无大 改变。因此把我过去的一些对地磅仪表试验的了解写出来供有兴趣的同行参考。一些更详细的 资料在此就不详述了。
