据江西科达衡器有限公司技术部称电子地磅浪涌保护器分过电压保护元件和过电流保护元件。我们通常所称的"避雷器"和随着国外防雷器件引入的"浪涌抑制器"、"过电压限制器"、放电管、齐纳二极管等都属于电压
限制元件。浪涌噪声常用浪涌吸收器进行抑制，常用的电子地磅浪涌吸收器有：
1、电子地磅氧化锌压敏电阻
氧化锌压敏电阻是以氧化锌为主体材料制成的压敏电阻，其电压非线性系数高，容量大、
残压低、漏电流小、无续流、伏安特性对称、电压范围宽、响应速度快、电压温度系数小，
且具有工艺简单、成本低廉等优点，是目前广泛使用的浪涌电压保护器件。适用于交流电源
电压的浪涌吸收、各种线圈、接点间浪涌电压吸收及灭弧，三极管、晶闸管等电力电子器件
的浪涌电压保护。
2、地磅RCD 组合浪涌吸收器

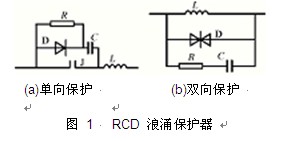

RCD 组合浪涌吸收器比较适用于直流电路，可根据电路的特性对器件进行不同的组合，
如图 1（a）适用于高电平直流控制系统，而图 1（b）中采用齐纳稳压管或双向二极管，适
用于正反向需要保护的电路。


3、电子地磅瞬态电压抑制器（TVS）
当 TVS 两极受到反向高能量冲击时，它能以 10－12s 级的速度，将其两极间的阻抗由高
变低，吸收高达数 kW 的浪涌功率，使两极的电位箝位于预定值，有效地保护自动化设备中
的元器件免受浪涌脉冲的损害。TVS 具有响应时间快、瞬态功率大、漏电流低、击穿电压偏
差小、箝位电压容易控制、体积小等优点，目前被广泛应用于电子设备等领域。
①  TVS 的特性

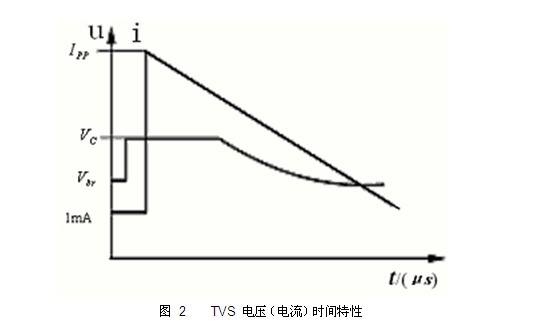

其正向特性与普通二极管相同，反向特性为典型的 PN 结雪崩器件。图 2 是 TVS 的电流
－时间和电压－时间曲线。在浪涌电压的作用下，TVS 两极间的电压由额定反向关断电压 VWM
上升到击穿电压V br 而被击穿。随着击穿电流的出现，流过电子地磅 TVS 的电流将达到峰值脉冲电流
I PP ，同时在其两端的电压被箝位到预定的最大箝位电压V  C 以下。其后，随着脉冲电流按
指数衰减，TVS 两极间的电压也不断下降，最后恢复到初态，这就是 TVS 抑制可能出现的浪
涌脉冲功率，保护电子元器件的过程。

②  TVS 与压敏电阻的比较

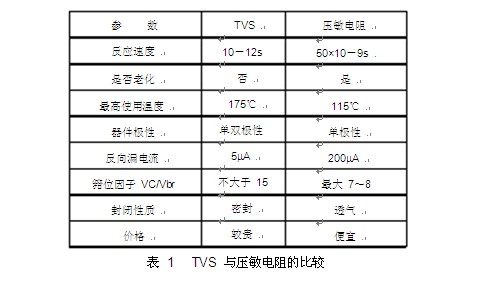

目前，国内不少需要进行电子地磅浪涌保护的设备上应用压敏电阻较为普遍，TVS 与压敏电阻性
能比较如表 1 所示：
